ПГБ-150

Специалисты Завода ГазСинтез поставляют блочные газорегуляторные пункты ПГБ-150 в максимальной заводской готовности, которые являются оптимальным выбором для предприятий газоснабжения. За счет оборудования в составе ПГБ-150 обеспечивается:

  • снижение уровня давления газа на входе;
  • поддержание давления газа на выходе из системы;
  • очистка газовой среды от мелких примесей.

При оформлении заказа рекомендуется воспользоваться маркировкой интересующего оборудования с учетом требований к эксплуатации:

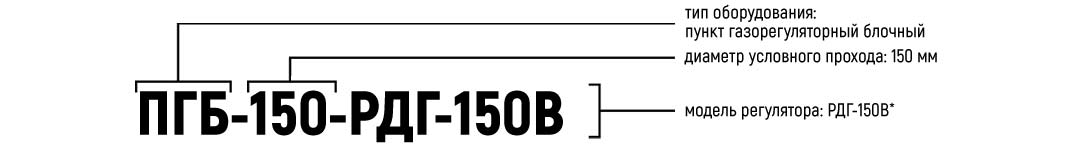

Пример условного обозначения ПГБ-150

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Как заказать блочно-модульный газорегуляторный пункт ПГБ-150 в Перми?

Оставить специалистам Завода ГазСинтез запрос на расчет стоимости проектирования, изготовления и доставки до любого города Пермской области ПГБ-150 можно с помощью:

  • бесплатной телефонной линии 8-800-555-4784
  • электронной почты
  • формы "Запрос на оборудование"



Модификации ПГБ-150

Завод ГазСинтез производит блочные газорегуляторные пункты ПГБ-150 на базе двух регуляторов высокого и низкого давления с учетом требований к производительности на объекте эксплуатации.

Условное обозначение Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная способность, м3
ПГБ-150 РДГ-150Н 0,05 - 1,2 1,5 - 60 2750 - 32000
РДГ-150В 0,1 - 1,2 60 - 600 4950 - 32000



Конструкция и комплектация ПГБ-150

Газорегуляторные пункты ПГБ-150 поставляются в блочно-модульном исполнении и не требуют строительства специальных помещений. В соответствии с классификацией ГОСТ 15150-69 присвоена 1 категория размещения, что предполагает размещение объекта в умеренно-холодной, умеренной или холодной климатической зоне. Допустимая температура окружающей среды от -60°C до +40°C. Влажность воздуха может быть равна 100% при температуре +25°C.

Оборудование пункта редуцирования газа располагается в двух помещениях, отделенных между собой газонепроницаемой перегородкой:

  • технологический отсек укомплектован фильтром газа, регулятором давления газа, первичными приборами КИПиА, а также запорной и предохранительной арматурой;
  • вспомогательный отсек предназначен для установки электрического силового оборудования, системы обогрева и вторичных приборов КИП и автоматики.

Своевременный контроль и безопасная эксплуатация осуществляются и обеспечиваются приборами учета, таких как датчиками избыточного или абсолютного давления, датчиками температуры, манометрами и термометрами. Технические показатели возможно передавать по GSM-каналу дистанционно при наличии GSM-модема.

Бесперебойная эксплуатация пунктов может быть обеспечена путем резервной линии редуцирования, которая полностью дублирует комплект оборудования основной линией.

Комплекс оборудования защищен металлическим блок-боксом, внешняя сторона которого облицована профлистами или сэндвич-панелями. Цвет и необходимая толщина сэндвич-панелей подбирается с учетом пожеланий Заказчика на стадии составления технического задания.

Компоновочная схема ПГБ-150*

Компоновочная схема ПГБ-150

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-150*

Функциональная схема ПГБ-150

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-150*

Габаритные размеры ПГБ-150 по фасаду В-А

1 - Р вх. (Ду 150); 2 - Р вых. (Ду 150); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-150 по фасаду А-В

1 - Р вх. (Ду 150); 2 - Р вых. (Ду 150); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
